Il filtro a cartucce in foto (GFC) è progettato per l’aspirazione di nebbie oleose e fumi oleosi derivanti da macchinari o utensili che utilizzano olio minerale durante le lavorazioni del pezzo, con specifiche cartucce filtranti di nostra produzione, composte da materiale polimerico. Le tubazioni, data la presenza di tali oli, sono progettate in lamiera nera di idoneo spessore, saldata per una tenuta completamente stagna. La gestione dell’intasamento delle cartucce avviene mediante uno strumento che legge la variazione di pressione all’interno del filtro ed attiva delle soglie di allarme sul quadro elettrico, visibili agli operatori.

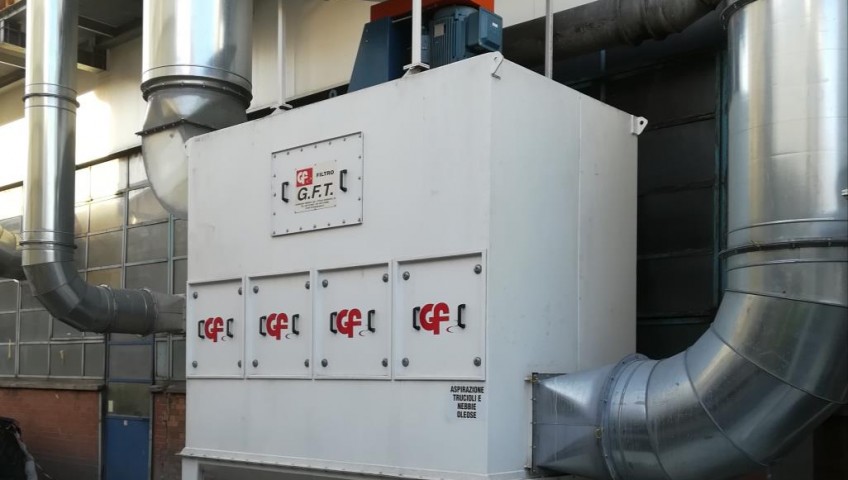

Il filtro a tasche GFT (in foto), utilizza tasche morbide in fibra di vetro ed una serie di pre-filtri in materiale sintetico per la depurazione di aria contenente trucioli derivanti da tagli e lavorazioni su componenti di alluminio. Tale impianto quindi necessita di un’alta efficienza di filtrazione.

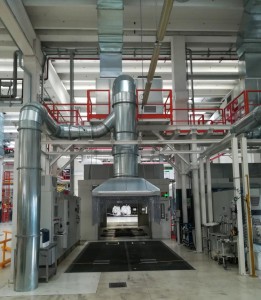

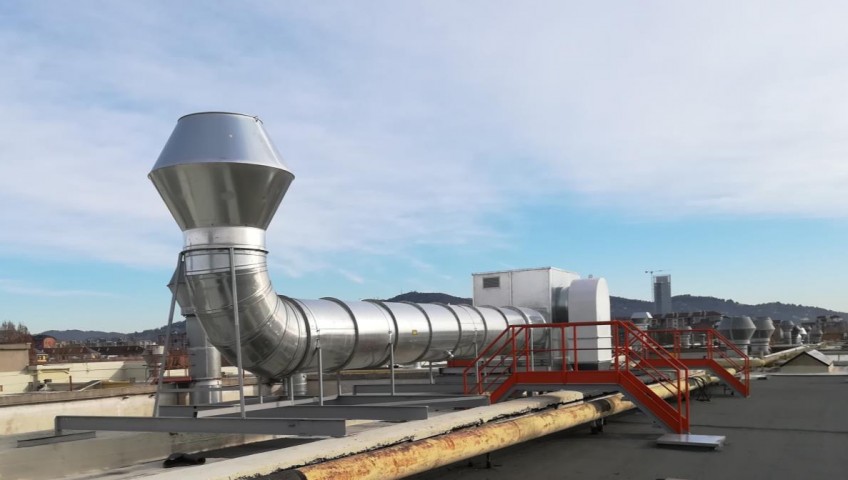

L’impianto aspira i fumi prodotti dal motore delle autovetture appena uscite dalla prova rulli, dove il motore è fortemente sollecitato, perché fatto girare al massimo della sua potenza. Si compone principalmente di una cappa di aspirazione (visibile in foto) collegata ad un ventilatore con relativo motore, ma è dotato anche di bocchette di aspirazione a pavimento. L’impianto è dimensionato su misura, secondo le necessità del Cliente.

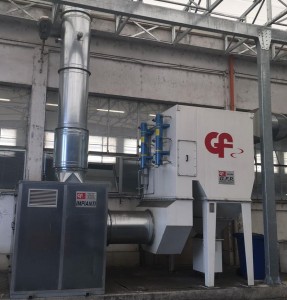

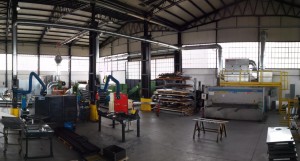

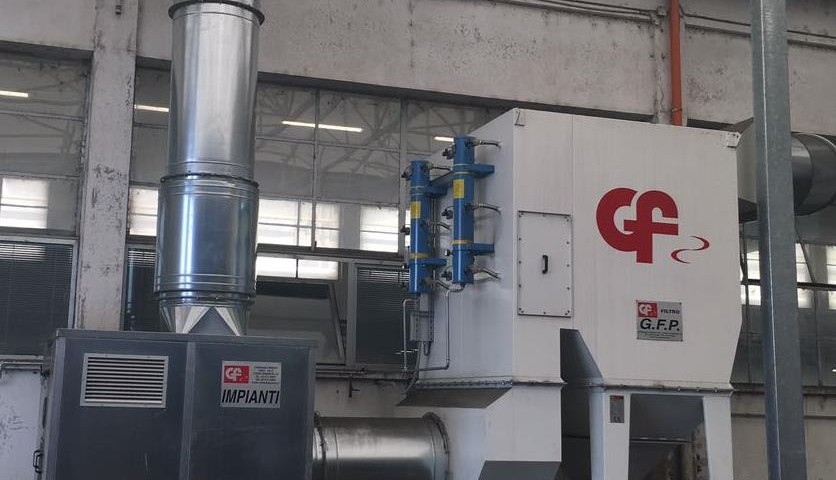

L’impianto di aspirazione in foto, installato nello stato del Pernambuco in Brasile, comprende un filtro a cartucce (GFP 24) in poliestere e un filtro a tasche (GFT12) in fibra di vetro ad alta efficienza. In particolare il sistema è stato progettato per i fumi di saldatura derivanti dalla modellazione di particolari in alluminio. I fumi di saldatura possono essere aspirati anche con l’ausilio di bracci articolati installati su piantana, a muro o a colonna, mediante apposite staffe. I bracci vengono poi convogliati ad un filtro a tasche o a cartucce, per trattare l’aria prima di essere immessa in atmosfera.

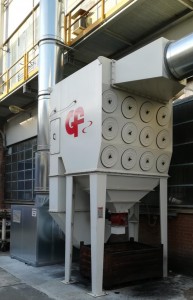

Il filtro a cartucce GFP utilizza cartucce in poliestere, per la cattura di polveri molto fini. Le cartucce vengono pulite ciclicamente con un getto di aria compressa, tramite un serbatoio con elettrovalvole comandate da una centralina (cartucce autopulenti). Lo svuotamento della tramoggia che raccoglie le polveri può avvenire in due modi: a scarico diretto dove le polveri cadono direttamente nel cassone o big bag sottostante, oppure tramite una rotocella che scarica in modo graduale le polveri, ed è inoltre dotata di un sensore di riempimento. Il ventilatore è posizionato esternamente al filtro e, a seconda delle necessità acustiche, si procede alla realizzazione di una cabina afona in cui posizionarlo.
